ИСТОЧНИК СВЕРХЭНЕРГИИ - В КАЖДЫЙ ДОМ!
Золотухин В. С.
ГЕНЕРАТОР ТЕПЛА И ТОКА (ГТТ)
http://vk.com/id176695709
http://www.youtube.com/watch?v=lcV07UchcXE Резонанс на 12 минуте.
http://www.youtube.com/watch?v=bxWuo2GCkrQ
http://www.youtube.com/watch?v=-KqCl-vs55Q
Уже более семидесяти лет человечеству известен сверхэффективный способ преобразования электрической энергии в механическую, посредством электрогидравлического эффекта Юткина (ЭГЭ). Но, как всегда, эффект не применяется в быту, о нем и о его авторе нет ничего в «Википедии» и официальная наука очень не любит вспоминать ни о самом эффекте, ни тем более о его авторе Льве Юткине с его более, чем сотней изобретений. Всему виной, как всегда, сверхэффективность и КПД в несколько тысяч процентов, которого, как мы знаем из официальной науки и учебников физики, быть не может!
Открытие Л. Юткина (ЭГЭ) является величайшим событием, какого не было со дня сотворения Земли. Решена основная проблема бытия человека: получения тепла и электроэнергии с минимальными затратами. Генератор тока и тепла (ГТТ) - это новое не запатентованное изобретение для получения тепла и тока, как в промышленности, так и в частных хозяйствах (быту). Работа генератора основана на электрогидравлическом эффекте Юткина и получение сверхэнергии. Мощность генератора может составлять от 100 ватт до 30 киловатт. ГТТ состоит из трех основных узлов: 1 - водогрейного котла, 2 - генератора высоковольтных импульсов и 3 - преобразователя движения (ПР) (4,5,6,7,8,9,10).
1 - водогрейный котел предназначен для нагрева воды с применением электроразряда в воде. Разряд в жидкости приводит к разрыву молекулярных связей воды. В момент соединения молекул происходит их соударение с выделением избыточного тепла. Второе - при разряде в воде образуется кавитация и это то же сверхэнергия! Основой котла является пустотелая конструкция очень похожая на беличье колесо. Колесо имеет шесть ребер из прутковой стали, к которым приварены верхняя и нижняя шестигранные стальные шайбы толщиной 6 мм., в них сделаны резьбовые отверстия для крепления верхней и нижней крышек котла (Рис 1). Третья часть котла - это кусок резины прямоугольной формы толщиной 1.0 - 1.5 мм. и длиной равной шести отрезкам шайбы (H), если мерить по внутренней стороне (Рис 2). Высота резинового прямоугольника рана высоте котла плюс две длины по 30 мм., необходимых для герметизации верхней и нижней крышек котла. При диаметре котла в 200 мм. и высоте 200 мм. размер заготовки составит 600 на 260 мм. Предварительно в заготовке делаем все необходимые отверстия. Далее, сворачиваем резину в цилиндр и с помощью вулканизатора свариваем края по всей длине. Сваренную оболочку вставляем внутрь беличьего колеса.
Далее на резиновый подвес закрепляем все подвижные детали преобразователей, отгибаем резину и устанавливаем верхнюю и нижнюю крышки. Таким образом достигаем полной герметизации котла. (Можно в качестве котла применить бытовую скороварку, тогда значительно сократится объем работы).
2 - генератор высоковольтных импульсов - это сердце системы предназначен для создания электроразряда в воде, с целью получения сверхединичной мощности! Генератор содержит следующие детали: Тв - высоковольтный трансформатор 220/3000 - 6000 вольт и мощностью 200 - 400 ватт, С - высоковольтный конденсатор К75 емкостью 1.0 - 10 мкф и два разрядника Р и 3. Р - воздушный разрядник. Разрядник - 3 ввинчивается в днище котла и работает в воде. С целью увеличения частоты разрядов и мощности генератора, можно установить дополнительно 3 - 5 разрядников. Увеличится число электроразрядов в секунду, а следовательно и повышения суммарной мощности генератора. После сборки высоковольтного генератора, его необходимо опробовать в работе. Прежде всего настроим зазоры разрядников Р и 3 (свеча зажигания). При нормальных условиях, 1 мм. воздуха пробивает напряжение 1000 в. Для начала предлагаю установить зазоры в разрядниках по 1 мм. Далее герметично уплотняем нижний патрубок котла, заливаем воду в котел и уплотняем верхний штуцер. Генератор включаем в сеть и измеряем напряжение на конденсаторе С. Перемещение магнита 9 на 1 мм., но с максимальной частотой, будет достаточно для получения электроэнергии. Изменяя емкость конденсатора С, напряжение заряда и расстояние между электродами разрядника Р, всегда найдете нужный режим работы установки. Оптимальная частота разрядов генератора от 1 - 10 гц.
При работе с высоким напряжением, тщательно соблюдайте технику безопасности! Генератор должен быть защищен пластмассовым ограждением от случайного прикосновения к высоковольтным проводам животных и людей!
3 - преобразователь движения (ПР) (4,5,6,7,8,9,10) - это обычный электродинамический преобразователь (динамик), преобразующий в котле колебание воды, вибрацию и звук искры в электрическую энергию. Генератор тока состоит из двух основных частей: подвижной № 4,11,9,10 и неподвижной № 5,6,7,8. В начале на резиновую оболочку монтируются подвижные детали № 4, 9,10 скрепляются винтом 11 и так на всех шести плоскостях (гранях). Подвижные детали висят на резиновой оболочке, в динамиках эту деталь называют подвесом. Деталь № 10 - это плоский диффузор (180х80 мм.), если рассматривать конструкцию как динамик. В котле их 6 шт. На каждый детали № 10 закрепляется по два преобразователя Пр1 и Пр2 (Рис 3). После монтажа подвижной части генератора производим настройку неподвижных деталей генератора. Подвижные и неподвижные детали во время работы не должны касаться друг друга! Неподвижная часть преобразователя, (магнитная система), прикрепляется кронштейнами к ребрам беличьей клетки.
На схеме (Сх) изображен способ включения обмоток. Обмотки 6 и 7 включены последовательно, общее выходное напряжение должно быть равно сумме напряжений U6 + U7 = 14,5 в., рекомендуемая величина напряжения для зарядки 12 вольтовых аккумуляторов. Начало обмотки обозначено точкой. Чтобы установить правильное включение обмоток, придется трижды менять соединение начало одной с концом другой икаждый раз делать измерение напряжения. Самое большое напряжение на вольтметре характеризует правильность включения обмоток. Преобразователь движения ПР - не запатентованное устройство, как и весь генератор ГТТ, имеет оригинальные конструктивные решения по повышению мощности и надежности, КПД более 90%. В обычных электродинамических преобразователях звуковая катушка находится в воздушном зазоре, где справа, так и слева от обмотки до магнитопровода два воздушных зазора. Воздух является огромным сопротивлением для магнитного поля, что и понижает КПД преобразования. Вместо двух воздушных промежутков в этой конструкции остался один, между дисковым магнитом 9 и катушкой 6 рис. Сх. Новое решение в том, что катушка прикреплена неподвижно к магниту 5, а магнит 9 вместо катушки, перемещается поступательно - возвратно в зависимости от давления в котле. Магнит 9 двигаясь влево или вправо, наводит ЭДС в обмотках 6 и 7, которая выпрямляется и поступает в аккумулятор АК. Магнитная система - это три магнитных кольца от динамиков (50х22х8) № 5, слева замыкаются неодимовым магнитом 8 размеры которого (45х20х10), но можно применить и магнитомягкую сталь. Весь магнитный поток проходит по этой перемычке 8, где закрепляется катушка 7 из медного провода, количество витков определяется экспериментально. Магнитный диск 9 диаметром 20 - 24 мм и толщиной 5 мм. Генератор ГТТ как и все другие механизмы и устройства имеет как положительные, так и отрицательные стороны. Положительной стороной является простота в изготовлении и обслуживании, имеет высокую надежность и долговечность, он может работать круглосуточно и круглогодично, при продолжительности включения - ПВ 100% и сверхединичной мощности! Генератор может быть как стационарным , так и мобильным. Если ГТТ установить на подвижной платформе с четырьмя колесами, закрепить редуктор и электродвигатель для привода колес, то получится самоходный шедевр, которому не будет цены! Это практически вся трудовая деятельность и передвижения человека без потребления энергии из вне.
К недостаткам можно отнести отсутствия возможности подключения нагрузки напрямую к ГТТ, ввиду его импульсного режима работы. По этой причине возникает необходимость в накоплении энергии в аккумуляторе, а это увеличивает расходы. Для включения потребителей переменного тока, опять же нужен преобразователь напряжения 12/220 вольт.
Генератор, даже при таких недостатках имеет очень быструю окупаемость!Однажды изготовленный генератор мощностью в 30 квт, навсегда избавит Вас от покупки любых энергоносителей, а также поможет в освоении новых специальностей и расширения различных видов бизнеса!
Перечислим и рассмотрим все факты получения сверхэнергии при электроразряде в воде:
Температура разряда может достигать 20 000 - 40 000 градусов Цельсия и является нагревательным элементом среды, в данном случае воды. Вся тепловая мощность разряда передается к воде. Из курса физики известно - если вся энергия подводимая к системе преобразуется без потерь, то такой преобразователь имеет коэффициент полезного действия (КПД) 100%. Это все электронагревательные приборы, преобразующие электрическую энергию в тепло. КПД таких преобразователей всегда 100%! Примем это явление за точку отсчета. Дальнейшие физические воздействия разряда в воде и будут проявлением сверхэнергии !
Далее следует: электрогидроудар, вибрация, звук искры, кавитация, эмиссия свободных электронов.
2 Электрогидроудар - сверхэнергия!
Длительность импульсов разряда 10 - 100 мксек (микросекунд).
Импульсная мощность до 10000 квт (киловатт).
Импульсное давление до 100000 атм (атмосфер).
Для приближенного расчета параметров импульса электрогидроудара,
можно воспользоваться формулой:
Pср = F • τ • Pи
τ - длительность импульса мксек (в микросекундах)
f - частота следования импульсов гц (в герцах)
Ри - мощность в импульсе квт (в киловаттах)
http://www.youtube.com/watch?v=Ho_GEtM0w0A
http://www.youtube.com/watch?v=_pX828nDF2Q
http://www.youtube.com/watch?v=Nbc08yonE50
Электрогидроудар - это энергия, сжатая во времени! Для высвобождения всей полезной энергии разряда, необходимо растянуть время действия процесса. Самое оптимальное, поместить разрядник в тонкую резиновую оболочку с водой и прикрепить к ней по окружности, несколько электродинамических преобразователей или линейных двигателей.

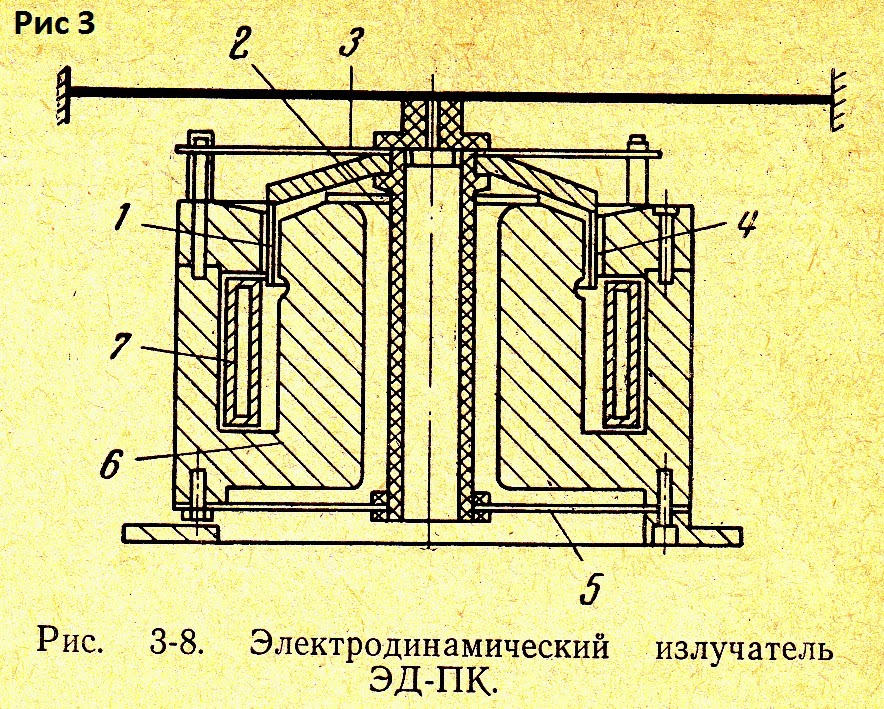

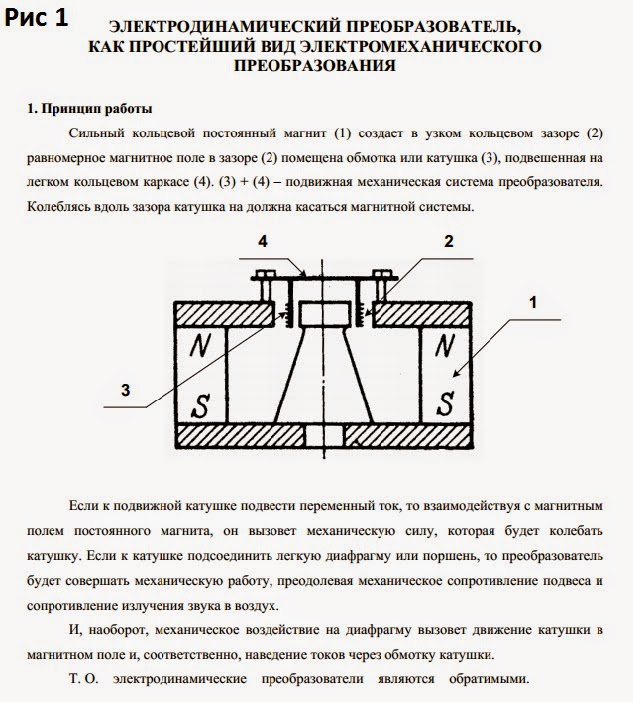

На (рис. 1) изображен электродинамический преобразователь и описание принципа его работы. К этому классу относятся все динамики (громкоговорители). На (рис 3) изображен электродинамический преобразователь мощностью 3 - 5 квт и это не предел мощности. Излучатель такого типа может выдавать более 10 квт. Катушка излучателя представляет собой медный тонкостенный цилиндр (не замкнутый виток), разрезанный по образующей. Высота цилиндра от 20 - 50 мм. При работе устройства, выходное напряжение составляет 1 - 3 вольта. (У динамиков, этот виток называют звуковой катушкой). Для получения повышенного напряжения, необходим повышающий трансформатор с двумя обмотками.
На (рис 5) изображен вибрационный резонансный насос с описанием принципа действия.
ИНВЕРТОР до 100 Квт
На схеме (Сх 2) изображен симметричный силовой инвертор мощностью до 100 квт.
Схема имеет две части - левую однофазную и правую трехфазную. Инвертор может преобразовывать однофазный ток в трехфазный и трехфазный в однофазный. Если включить в сеть питания левую часть схемы, то на выходе получим трехфазный ток, для питания трехфазных двигателей по схеме "треугольник". Иногда возникает необходимость включить однофазную нагрузку в трехфазную сеть. Это может быть индуктор для нагрева или плавки стали (чугуна), сверхмощный электромагнит и другое ... При правильной настройки параметров индуктивности и емкости, перекос фаз составляет не более 1 - 5 вольт. Дроссель Др должен рассчитываться на напряжение 220 в. (Первичная обмотка трансформатора).
Рабочее напряжение конденсатора С - 450 в.
Фазосдвигающая емкость инвертора рассчитывается по приближенной формуле:
С = 66 * Р квт или 7 мкф на 100 вт. потребляемой мощности.
СВОБОДНАЯ ЭНЕРГИЯ
Предлагаю Вашему вниманию рабочую электрическую схему для получения свободной энергии из земли. (Может заряжать аккумуляторы мобильных телефонов, фонариков и другихустройств...)
Известно, что в городах прокладываются много электрических кабелей, которые представляют из себя электрические конденсаторы. По этой причине в почве создаются блуждающие токи, иногда их называют контурными токами.
Схема (Сх1) - это выпрямитель с удвоением напряжения, позволяет получить свободную энергию порядка 1 ватта с напряжением 2,5 вольта.
С1 - 1000 мкф, 50 в Д1, Д2 - 1 а, 50 в
С2 - 1000 мкф, 50 в
С3 - 5000 - 10000 мкф, 50 в
Тр - трансформатор понижающий 220/6 - 9 в
В - мост выпрямительный (4 диода)
С - конденсатор 1000 - 10000 мкф на 100 в
W2 - вторичная обмотка трансформатора 6 - 9 в
W1 - сетевая обмотка на 220 в
Схема (Сх 2-1) обладает повышенными возможностями по зарядке аккумуляторов до 10 а/ч и напряжением до 12 в.Тр - трансформатор понижающий, мощностью 3 - 10 вт и напряжением 220/4,5-9 в от любого устройства. В этой схеме обмотка W2 - 2,7 ома, W1 - 187,2 ома. Без нагрузки напряжение на выходе выпрямителя В, может повышаться до 74 вольт, а в среднем 25 - 35 вольт.
Р - катушка реле; К - контакт реле
Зарядка аккумуляторов 6 и 12 вольт осуществляется в импульсном режиме. Для 6 вольтового аккумулятор напряжение заряда 7,5 вольт, для 12 вольтового 14,4 вольт. Схема работает следующим образом: как только напряжение на катушке реле Р достигнет напряжения срабатывания, контакт К1 разрывает цепь обмотки, контакт К замыкается и конденсатор С разряжается на нагрузку.
